Lista de verificação inicial

Antes de iniciar o procedimento de medição de temperatura no equipamento, convém que seja

verificado se:

a) os critérios de aceitação estão definidos;

b) o controle de mudanças está implantado;

c) os instrumentos críticos de controle do equipamento estão calibrados e dentro do prazo de

validade;

d) a manutenção preventiva do equipamento está em dia;

e) a impressora, se aplicável, possui papel suficiente para todos os estudos a serem realizados, ou se existem bobinas de substituição à disposição.

Instalação dos sensores para as medições

Convém que as medições realizadas no equipamento sejam similares às condições de trabalho, portanto convém que os sensores que forem instalados no equipamento não alterem as características do ciclo normal de trabalho

Estudo de distribuição de temperatura (em vazio)

As medições realizadas com o equipamento sem carga (em vazio) podem ocorrer somente na instalação do equipamento. Nas requalificações futuras, as medições podem ser realizadas com carga, com os sensores distribuídos no seu interior. Convém que o estudo de penetração seja realizado somente para aqueles processos que forem requeridos.

NOTA Convém desligar o equipamento para instalação dos sensores de monitoramento, para evitar

sobrecarga do compressor (conforme recomendação do fabricante).

Realizar o estudo de distribuição de temperatura conforme a seguir:

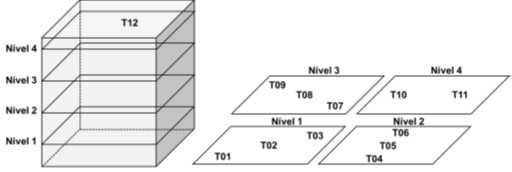

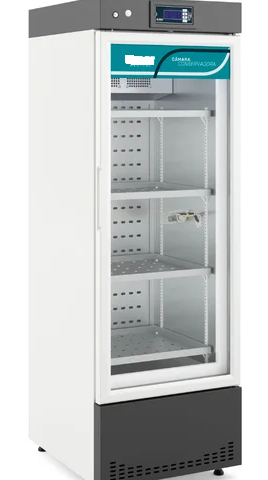

a) distribuir geometricamente no mínimo 12 sensores de temperatura dentro da câmara interna,

sendo um obrigatoriamente posicionado adjacente ao sensor de controle de temperatura do

equipamento;

b) verificar se os sensores de temperatura não entraram em contato com a superfície interna do

equipamento;

c) convém que seja respeitada uma distância mínima de 3 cm entre os sensores e as laterais internas do equipamento;

d) quando aplicável, convém que a distribuição das cargas permita livre circulação de ar entre as cargas, bem como mantenha livres as entradas e saídas de circulação de ar da câmara;

e) quando aplicável, convém não utilizar a base inferior da câmara interna para o armazenamento de cargas, salvo sob recomendação expressa do fabricante;

f) documentar fotograficamente ou graficamente a distribuição dos sensores de temperatura com as respectivas numerações e posições;

g) registrar, a cada 60 s, a temperatura de cada sensor durante 24 h consecutivas, a partir da estabilização do equipamento;

h) obter, registrar e anexar ao relatório as seguintes informações:

— temperaturas máxima, mínima e média dos sensores;

— indicação máx-mín, média-mín e máx-média de temperatura dos sensores;

— tempo total do ciclo;

— gráfico de temperatura por tempo.

Estudo de distribuição de temperatura (ciclo com carga)

Convém que o estudo de distribuição de temperatura (ciclo com carga) seja realizado somente para aqueles processos que forem requeridos.

Realizar o estudo de distribuição de temperatura (ciclo com carga) conforme a seguir:

a) distribuir geometricamente no mínimo 12 sensores de temperatura dentro do equipamento, posicionar um sensor de temperatura adjacentemente ao sensor de controle de temperatura do equipamento e 11 sensores dentro da carga;

b) verificar se os sensores de temperatura não entraram em contato com a superfície interna do equipamento;

c) convém que seja respeitada uma distância mínima de 3 cm entre os sensores e as laterais internas do equipamento;

d) quando aplicável, convém que a distribuição das cargas permita livre circulação de ar, bem como mantenha livres as entradas e saída de circulação de ar da câmara;

e) quando aplicável, convém não utilizar a base inferior da câmara interna para o armazenamento de cargas, salvo sob recomendação expressa do fabricante;

f) documentar fotograficamente ou graficamente a distribuição dos sensores de temperatura com as respectivas numerações e posições;

g) registrar, a cada 60 s, a temperatura de cada sensor durante 24 h consecutivas, a partir da estabilização do equipamento;

h) obter, registrar e anexar ao relatório as seguintes informações:

— temperaturas máxima, mínima e média dos sensores;

— indicação máx-mín, média-mín e máx-média de temperatura dos sensores;

— tempo total do ciclo;

— gráfico de temperatura por tempo.

Estudo de abertura de porta

Realizar o estudo de abertura de porta conforme a seguir:

a) após o estudo de distribuição, manter a mesma montagem dos sensores de temperatura;

b) registrar, a cada 10 s, a temperatura de cada sensor durante todo o estudo;

c) abrir a porta e mantê-la aberta por tempo determinado;

d) registrar quando um dos sensores de temperatura ultrapassar os limites de operação, caso algum tenha saído da faixa;

e) fechar a porta após o tempo estabelecido;

f) obter e registrar a seguinte informação:

— tempo total que todos os sensores levaram para entrar nas condições de trabalho permitidas, caso algum tenha saído da faixa.

NOTA Convém que seja monitorada a temperatura por um tempo determinado (no mínimo 5 min) para demonstrar a estabilidade do equipamento.

Estudo de queda de energia

Realizar o estudo de queda de energia conforme a seguir:

a) manter a mesma montagem dos sensores de temperatura utilizada no estudo anterior;

b) manter a porta fechada;

c) verificar se a temperatura do equipamento está estabilizada;

d) registrar, a cada 10 s, a temperatura de cada sensor durante todo o estudo;

e) simular uma falha no fornecimento de energia elétrica;

f) monitorar o tempo até que um dos sensores de temperatura extrapole os limites de operação

permitidos;
