Lista de verificação inicial

Antes de iniciar o procedimento de medição de temperatura e pressão no equipamento, convém que

seja verificado se:

a) os critérios de aceitação estão definidos;

b) o controle de mudanças está implantado;

c) os instrumentos críticos de controle do equipamento estão calibrados e dentro do prazo de

validade;

d) a manutenção preventiva do equipamento está em dia;

e) a impressora, se aplicável, possui papel suficiente para todos os estudos a serem realizados, ou se existem bobinas de substituição à disposição.

Instalação dos sensores para as medições

Convém que as medições realizadas no equipamento sejam similares às condições de trabalho, portanto convém que os sensores que forem instalados no equipamento não alterem as características do ciclo normal de trabalho

Estudo de distribuição de temperatura (ciclo em vazio)

As medições realizadas com o equipamento sem carga (em vazio) podem ocorrer somente na instalação do equipamento. Nas requalificações futuras, as medições podem ser realizadas com carga, com os sensores distribuídos no seu interior. Convém que o estudo de penetração seja realizado somente para aqueles processos que forem requeridos.

NOTA Convém desligar o equipamento para instalação dos sensores de monitoramento, para evitar

sobrecarga do compressor (conforme recomendação do fabricante).

Realizar o estudo de distribuição de temperatura conforme a seguir:

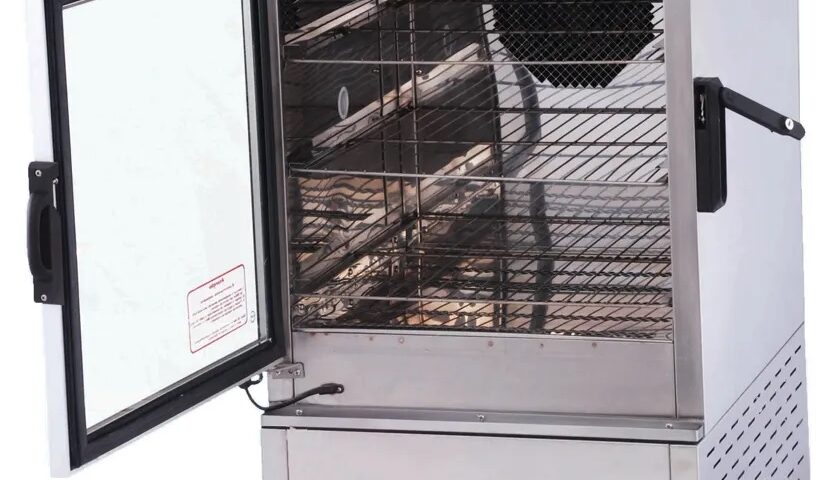

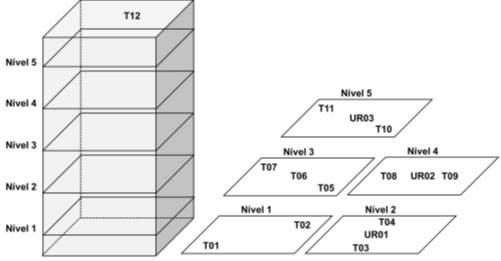

a) distribuir geometricamente no mínimo 12 sensores de temperatura dentro da câmara interna,

sendo um obrigatoriamente posicionado adjacente ao sensor de controle de temperatura do

equipamento, conforme Figura ;

b) verificar se os sensores de temperatura não entraram em contato com a superfície interna do

equipamento;

c) distribuir geometricamente no mínimo 3 sensores de umidade no interior do equipamento, sendo

um sensor de umidade adjacente ao sensor de controle de umidade do equipamento;

d) convém que seja respeitada uma distância mínima de 3 cm entre os sensores e as laterais internas do equipamento;

e) documentar fotograficamente ou graficamente a distribuição dos sensores de temperatura com suas respectivas numerações e posições;

f) registrar, a cada 60 s, a temperatura de cada sensor durante 24 h consecutivas, a partir da

estabilização do equipamento;

g) obter, registrar e anexar ao relatório as seguintes informações:

— Temperaturas e umidade máxima, mínima e média dos sensores;

— Indicação máx-mín, média-mín e máx-média de temperatura e umidade dos sensores;

— Tempo total do ciclo;

— Gráfico de temperatura por tempo;

— Gráfico de umidade por tempo

Estudo de distribuição de temperatura (ciclo com carga)

Convém que o estudo de distribuição de temperatura (ciclo com carga) seja realizado somente para aqueles processos que forem requeridos.

Realizar o estudo de distribuição de temperatura (ciclo com carga) conforme a seguir:

a) distribuir geometricamente no mínimo 12 sensores de temperatura dentro da câmara interna,

sendo um obrigatoriamente posicionado adjacente ao sensor de controle de temperatura do

equipamento, conforme a Figura H.1;

b) verificar se os sensores de temperatura não entraram em contato com a superfície interna do

equipamento;

c) distribuir geometricamente no mínimo três sensores de umidade no interior do equipamento,

sendo um sensor de umidade adjacente ao sensor de controle de umidade do equipamento;

d) convém que seja respeitada uma distância mínima de 3 cm entre os sensores e as laterais internas do equipamento;

e) quando aplicável, convém que a distribuição das cargas permita livre circulação de ar, bem como mantenha livres as entradas e saídas de circulação de ar da câmara;

Estudo de abertura de porta

Realizar o estudo de abertura de porta conforme a seguir:

a) após o estudo de distribuição, manter a mesma montagem dos sensores;

b) registrar, a cada 10 s, o valor de cada sensor durante todo o estudo;

c) iniciar o estudo quando todos os sensores estiverem dentro da faixa de trabalho;

NOTA Convém que seja monitorada a temperatura e umidade por um tempo determinado (no mínimo

5 min) para demonstrar a estabilidade do equipamento.

d) abrir a porta e mantê-la aberta por tempo determinado;

e) registrar o valor de um dos sensores quando ultrapassar os limites de operação, caso algum

tenha saído da faixa;

f) fechar a porta após o tempo estabelecido, e aguardar até que todos os sensores retornem à faixa de trabalho para finalizar o estudo;

NOTA Convém que seja monitorada a temperatura por um tempo determinado (5 min ou 10 min),

após o equipamento retornar à faixa de temperatura, para demonstrar estabilidade do equipamento.

O equipamento é considerado estável quando os dois parâmetros entrarem no critério estabelecido

(temperatura e umidade no caso das câmaras climáticas).

g) obter e registrar as seguintes informações:

— tempo total que o primeiro sensor levou para ultrapassar as condições de trabalho permitidas, caso algum tenha saído da faixa, tanto para temperatura quanto para umidade;

— tempo total que todos os sensores levaram para retornar às condições de trabalho permitidas,

caso algum tenha saído da faixa tanto para temperatura quanto para umidade;

h) caso o equipamento não saia do critério durante o teste de abertura de porta, deixar um tempo mínimo de 30 min e finalizar o estudo.

Estudo de queda de energia

Realizar o estudo de queda de energia conforme a seguir:

a) manter a mesma montagem dos sensores utilizada no item H.5;

b) manter a porta fechada;

c) registrar, a cada 10 s, os valores de cada sensor durante todo o estudo;

d) iniciar o estudo quando todos os sensores estiverem dentro da faixa de trabalho;

NOTA Convém que seja monitorada a temperatura e umidade por um tempo determinado (no

mínimo 5 min) para demonstrar a estabilidade do equipamento.

e) simular uma falha no fornecimento de energia elétrica;

f) monitorar o tempo e registrar quando um dos sensores atingir o limite de operação permitido;

g) obter e registrar a seguinte informação:

— tempo total que o equipamento mantém as condições de trabalho permitidas sem o

fornecimento de energia elétrica.

h) caso o equipamento não saia do critério durante a queda de energia, deixar um tempo mínimo

de 30 min e finalizar o estudo.
